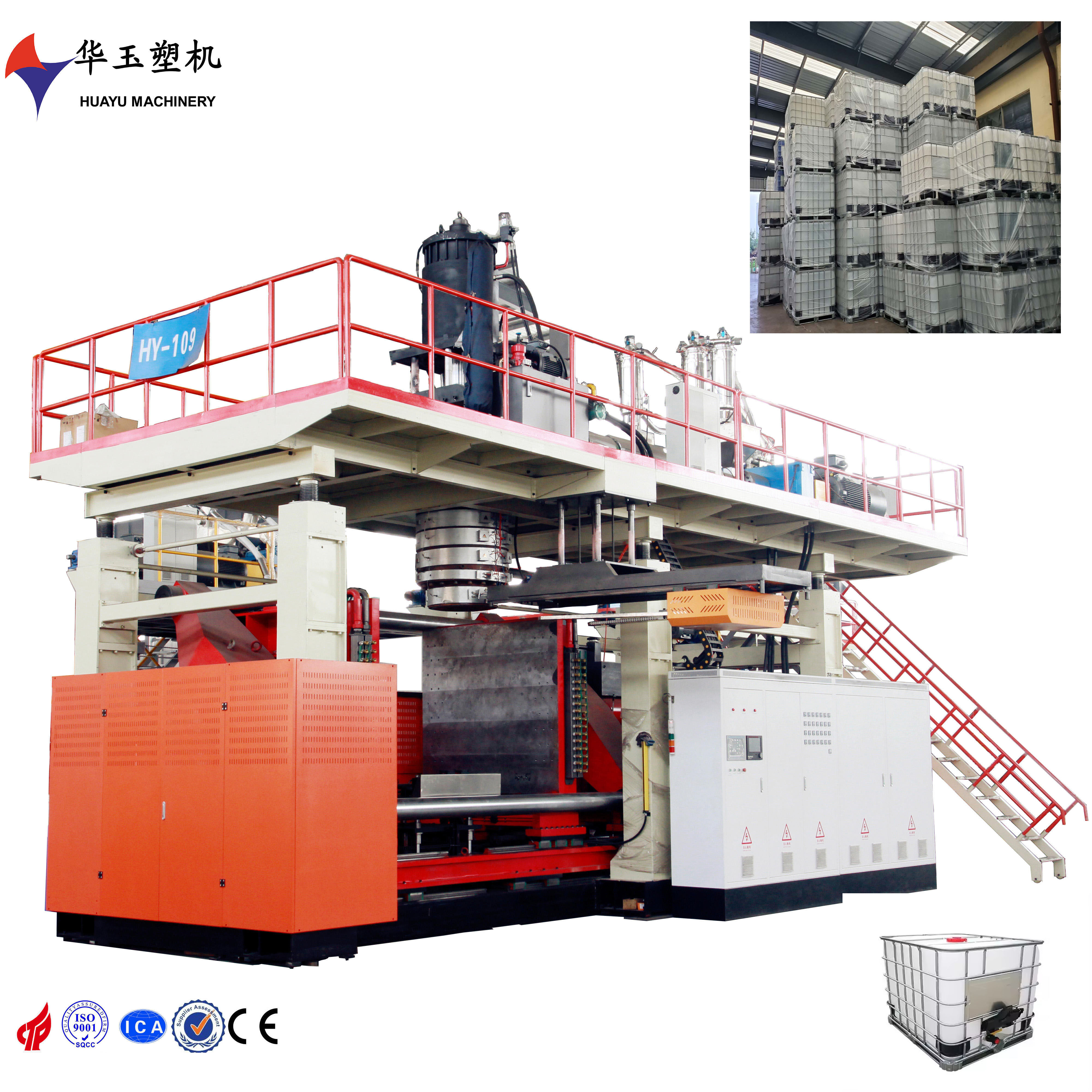

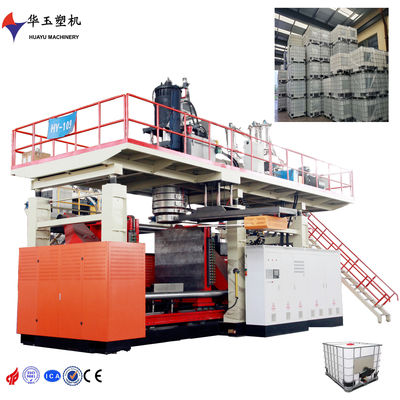

HYBM1000-1-IBC IBC آلة صناعة الصبغ 38CrMoAlA، مواد برميل المسمار النتراتية

一. المنتجاتالمنتج

1، مواصفات المنتج: 1000L IBC برميل

مواصفات المنتج: 1000L IBC

2المواد: HDPE

المواد:HDPE

3، طلبات الإنتاج: في حالة التشغيل الطبيعي واستخدام المواد الخام المحددة من قبل المشتري ، إنتاج الساعة الواحدة حوالي:15-20个

متطلبات الإنتاجية: في ظل ظروف التشغيل العادية واستخدام المواد الخام المحددة من قبل المشتري ، فإن الإنتاج في الساعة هو: 15-20

二آلات آلة

1. نوع الجهاز:HYBM-IBC-1

طراز الجهاز:HYBM-IBC-1

2. عددها: 1 طائرة

كمية: 1 (مجموعة)

3. تعريف تشكيل الأجهزة

إدخال تكوين الجهاز الأساسي

1, نظام الإزالة

المروحة: وفقاً لأداء المعالجة الخاصة للمواد الخام، والقطر Φ150 长径比30:1المواد 38CrMoAlA، المعالجة الحرارية، صلابة ≥ 800، هشاشة ≤ 2 درجة.

المسمار:وفقا لأداء معالجة المادة الخام، والقطر:Φ150، ونسبة L / D:30:1، المواد هي 38CrMoAlA ، والصلابة ≥ 800 ، والكسر ≤ الدرجة 2 ؛

机筒:优质 化结构钢38CrMoAlA,材料38CrMoAlAالمعالجة الحرارية، صلابة HV≥900، هشاشة ≤2 درجه.

البرميل:الصلب الهيكلي عالي الجودة للنيترات 38CrMoAlA ، المواد 38CrMoAlA ، المعالجة بالنيترات ، صلابة HV ≥ 900 ، هشاشة ≤ الدرجة 2 ؛

驱动方式:交流电机+硬?? 面减速箱ZHL国贸420/20:1

وضع القيادة: محرك التيار المتردد + جهاز تخفيض معدل التروس الصلبZHL Guomao 420/20:1

قوة القيادة:交流160كيلو

قوة القيادة: AC 160kw

塑化能力: حوالي400كجم/ساعة

قدرة التسطيل: حوالي 400 كجم / ساعة

طريقة التدفئة: استخدام جهاز التدفئة، كل جهاز إزالة 7 مراحل للسيطرة على درجة الحرارة، قوة التدفئة إجمالي 42 كيلوواط

وضع التدفئة:سخان الألومنيوم المصبوب، تحكم درجة الحرارة في 7 أقسام لكل طواحين، قوة التدفئة 42kw

التحكم في درجة الحرارة: استخدام التحكم في درجة الحرارة

التحكم في درجة الحرارة: تحكم درجة الحرارة الطرازية

طريقة التبريد: فترة المواد المضافة تستخدم التبريد بالماء، أما الفصول المتبقية فيتم تبريدها بالهواء تلقائيًا.

وضع التبريد: قسم التغذية يتم تبريده بالماء، والأقسام الأخرى هي الهواء التلقائيالتبريد:

2نظام رأس الغزل

1. 华玉专利技术 单层储料 模头

تكنولوجيا براءة اختراع هوايو بطاقة تخزين ذات طبقة واحدة

2. 模头数量:1؛

رقم الرأس:1

ج. أقصى قطر للنفاذ: 600 ملم.

الحد الأقصى لقطر منفذ التطويق: 600mm

D. طريقة التسخين: استخدام حلقة تسخين للمواد الحرارية النامية، و8 درجة من التحكم في درجة الحرارة، و 60 كيلوواط من الطاقة الإجمالية للتسخين.

وضع التسخين: باستخدام حلقة تسخين من مواد عزل نانوية،تحكم في درجة الحرارة في 8 مراحل، وكمية طاقة التسخين 60 كيلوواط.

E. 温度控制: التحكم في درجة الحرارة المدمجة.

التحكم في درجة الحرارة:تحكم درجة الحرارة العضوي

1. 开合模装置 نظام القيود

أ. استخدام نظام تحويل الموجات المباشرة المزدوجة، نظام تحويل الموجات المزدوجة، نظام تحويل الموجات المزدوجة، نظام تحويل الموجات المزدوجة، نظام تحويل الموجات المزدوجة، نظام تحويل الموجات المزدوجة، نظام تحويل الموجات المزدوجة، نظام تحويل الموجات المزدوجة، نظام تحويل الموجات المزدوجة.؛

يتبنى نظام ميت متحرك خطي اثنين قاطرة الزيت إغلاق القالب سريع، ثلاثة أسطوانة زيت هيكل القالب قفل قوي، قوة متوازنة، تشوه صغير، سريعة ومستقرة القالب يتحرك;

B. حجم اللوحة ((عرض × ارتفاع): H1700mm × W1800mm

حجم اللوحة ((W*H): H1700mm × W1800mm

C. 模板间距:1100-2500mm

المسافة بين الصفائح: 1100-2500mm

D. 模具最大尺寸 ((宽×高):1600mm×1600mm

الحجم الأقصى للقالب ((W*H): 1600mm × 1600mm

E. سمك القالب:1250mm

سمك القالب: 1250 ملم

F. 锁模力:2000千牛

قوة التشغيل: 2000KN

4,机架 إطار آلة

具有升降功能,液压马达带动,升降行程大,适应模具变化,生产降低成本.

مع وظيفة الرفع ، مدفوعة بمحرك هيدروليكي ، ضربة رفع كبيرة ، تتكيف مع تغيير القالب ، تقليل تكلفة الإنتاج.

5نظام الهيدروليكية

1. نظام الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز

A. يعتمد النظام الهيدروليكي نظام التحكم في ضغط تدفق الخدمة، مجهزة بالصمام الهيدروليكي اليابان Yuken الذي له خصائص العمل السريع والمستقر، وتعديل الموقع الدقيق،حياة خدمة طويلة واستجابة جيدة;

B. نظام التحكم في الحائط يستخدم الموقع، وتصميم السرعة المزدوجة، وتصميم المحرك الأصلي في اليابان MOOG100 نقطة التحكم في الحائط، MOOG خدمة، التحكم في الموجات تتبع أكثر دقة وغيرها من الخصائص.

B. نظام التحكم في سمك الجدار يتبنى وضع وتحرك تصميم حلقة مغلقة مزدوجة ، مجهزة بجهاز تحكم سمك الجدار الأصلي الياباني Moog 100 نقطة وصمام MOOG servo ،وتتبع منحنى التحكم هو أكثر دقة;

6نظام التحكم الكهربائي

1. نظام التحكم الكهربائي西门子تحكم برنامج تحركات الجهاز بأكمله بواسطة اللوحة التحكمية西门子شاشة الكريستال السائل وشاشة اللمس لإجراء اتصالات آلة كاملة، وتعيين المعلمات، وتعديل وشاشة العرض؛ كل معايير التقنية يمكن أن يتم تعديلها بشكل مباشر، ولديها وظيفة تشخيص عجز أكثر مثالية، والتشغيل على الشاشة سهلة، سهلة؛

A. يعتمد نظام التحكم الكهربائي على نظام التحكم الكهربائي لشركة سيمنز PLC للتحكم في برنامج العمل للجهاز بأكمله.تعديل وعرض الشاشة للجهاز بأكملهيمكن تعيين وتعديل معايير العملية مباشرة ، ولها وظيفة تشخيص خطأ مثالية ، وتشغيل الشاشة بديهي ومريح ؛

2. إستخدامه西门子变频器合金钢硬面磨减速箱传动,具有省电,静音,输出螺杆转速稳定,等特点.

B. يعتمد نظام الطحن محول التردد سيمنز سبيكة الصلب الصلب الصلبة الصلبة السطح طحن معدات الحد من نقل، والتي لديها خصائص توفير الطاقة، صامتة،سرعة المسمار الخارجي المستقرة، إلخ

C. نظام التحكم يتمتع بالوظيفة التالية:

نظام التحكم يحقق الوظائف التالية:

التحكم في الوقت الحقيقي في حركة الآلة التحكم في الوقت الحقيقي في حركة الآلة

100 نقطة √ محورية التحكم في سمك الجدار؛ 100 نقطة التحكم في سمك جدار العمود الحديدي؛

挤出电机平滑稳定的调速;ضبط السرعة السلس والمستقر لمحرك التطويق

具有动作超时不到位报警؛ إنذار مع وقت توقف العمل غير موجود.

العديد من خيارات الوظائف، لتلبية متطلبات إنتاج منتجات الهيكل المختلفة؛ يمكن اختيار وظائف مختلفة لتلبية متطلبات إنتاج منتجات ذات هياكل مختلفة

实时显示当前工步؛ عرض الوقت الحقيقي لخطوات العمل الحالية؛

实时显示故障信息,报警信息;عرض في الوقت الحقيقي لمعلومات العيب ومعلومات الإنذار;

نظام التحرك قبل الدورة التداولية التلقائي إعادة التثبيت.

7 الضغط الكهربائي: حسب العملاء

الجهد: وفقا للعميل

8 9 8. حجم الشكل ((طول × عرض × ارتفاع):9.5 × 5 × 6.8 ميتر

مقاس الجهاز (L*W*H): 9.5×5×6.8m

9وزن الجهاز: 50

وزن الجهاز: 50 طن
